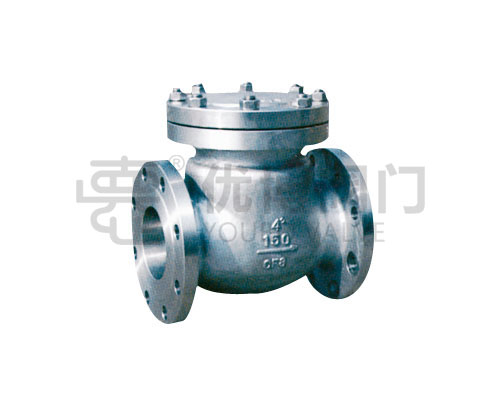

旋啟式法蘭止回閥主要采用鑄鋼材質的閥體，只供防止各路式設備上的介質逆流的單向啟閉用。
旋啟式法蘭止回閥是靠介質壓力而自行開啟或關閉的。旋啟式法蘭止回閥只能豎裝，不能橫裝，旋啟止回閥靠介質向閥瓣旋啟方向流動為開啟，反之則關閉。適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。
性能規范：
公稱壓力：PN 1.6-6.4MPa，Class150/300，10K/20K
強度試驗壓力：PT 2.4、3.8、6.0、9.6MPa
高壓氣密封試驗壓力：1.8、2.8、4.4、7.1MPa
適用介質：H44W-（16-64）C 水、油品、氣； H44W-（16-64）P硝酸類； H44W-（16-64）R醋酸類
適用溫度：-40~180°C
主要零件材料：
| 零件名稱 | H44W-(16-64)C | H44W-(16-64)P | H44W-(16-64)R |
| 閥體 | WCB | ZG1Cr18Ni9Ti CF8 |
ZG1Cr18Ni12Mo2Ti CFBM |
| 閥蓋 | WCB | ZG1Cr18Ni9Ti CF8 |
ZG1Cr18Ni12Mo2Ti CFBM |
| 閥瓣 | WCB | ZG1Cr18Ni9Ti CF8 |
ZG1Cr18Ni12Mo2Ti CFBM |
| 墊片 | 聚四氰乙烯/鋼帶石墨壤繞 | ||
PN16主要外形尺寸：
| DN | L | L | D | K | D1 | N-ф |
| 25 | 160 | 127 | 115 | 85 | 65 | 4―14 |
| 32 | 180 | 140 | 135 | 100 | 78 | 4―18 |
| 40 | 200 | 165 | 145 | 110 | 85 | 4―18 |
| 50 | 230 | 203 | 160 | 125 | 100 | 4―18 |
| 65 | 290 | 216 | 180 | 145 | 120 | 4―18 |
| 80 | 310 | 241 | 195 | 160 | 135 | 8―18 |
| 100 | 350 | 292 | 215 | 180 | 155 | 8―18 |
| 125 | 400 | 330 | 245 | 210 | 186 | 8―18 |
| 150 | 480 | 356 | 280 | 240 | 210 | 8―23 |
| 200 | 550 | 495 | 335 | 295 | 265 | 12―23 |
| 250 | 650 | 622 | 405 | 355 | 320 | 12―25 |
| 300 | 750 | 698 | 460 | 410 | 375 | 12―25 |
Class 150/300主要外形尺寸：
| DN | L | L | D | K | D1 | C | N-ф |
| 25 | 160 | 127 | 108 | 79.5 | 51 | 13 | 4―15 |
| 32 | 180 | 140 | 117 | 89 | 64 | 13 | 4―15 |
| 40 | 200 | 165 | 127 | 98.5 | 73 | 15 | 4―15 |
| 50 | 230 | 203 | 152 | 120.5 | 92 | 16 | 4―19 |
| 65 | 290 | 216 | 178 | 139.5 | 105 | 18 | 4―19 |
| 80 | 310 | 241 | 190 | 152.5 | 127 | 20 | 4―19 |
| 100 | 350 | 292 | 229 | 190.5 | 157 | 24 | 4―19 |
| 125 | 400 | 330 | 254 | 216 | 186 | 24 | 8―23 |
| 150 | 480 | 356 | 279 | 241.5 | 216 | 26 | 8―23 |
| 200 | 550 | 495 | 343 | 298.5 | 270 | 28 | 8―23 |
| 250 | 650 | 622 | 406 | 362 | 324 | 30 | 12―25 |
| 300 | 750 | 698 | 483 | 431.8 | 381 | 32 | 12―25 |
10K主要外形尺寸：
| DN | L | L | D | K | D1 | C | N-ф |
| 25 | 160 | 127 | 125 | 90 | 70 | 14 | 4―19 |
| 32 | 180 | 140 | 135 | 100 | 80 | 16 | 4―19 |
| 40 | 200 | 165 | 140 | 105 | 85 | 16 | 4―19 |
| 50 | 230 | 203 | 155 | 120 | 100 | 16 | 4―19 |
| 65 | 290 | 216 | 175 | 140 | 120 | 18 | 4―19 |
| 80 | 310 | 241 | 185 | 150 | 130 | 18 | 8―19 |
| 100 | 350 | 292 | 210 | 175 | 155 | 18 | 8―19 |
| 125 | 400 | 330 | 250 | 210 | 185 | 20 | 8―23 |
| 150 | 480 | 356 | 260 | 240 | 215 | 22 | 8―23 |
| 200 | 550 | 495 | 330 | 290 | 265 | 22 | 12―23 |
| 250 | 650 | 622 | 400 | 355 | 325 | 24 | 12―25 |
| 300 | 750 | 698 | 445 | 400 | 370 | 24 | 12―25 |
